Основы локальных сетей


Кабели на основе витых пар - часть 5


Сигнал, передаваемый по одной из витых пар кабеля (верхняя пара), наводит индуктивную помеху на другую (нижнюю) витую пару кабеля. Две витые пары в сети обычно передают информацию в разные стороны, поэтому наиболее важна наводка на ближнем конце воспринимающей пары (нижней на рисунке), так как именно там находится приемник информации. Перекрестная наводка на дальнем конце (FEXT – Far End CrossTalk) не имеет такого большого значения.

Таблица 2.2. Допустимые уровни перекрестных наводок NEXT

Частота, МГцПерекрестная наводка на ближнем конце, дБ
Категория 3Категория 4 Категория 5
0,150- 54 -68 -74
0,772 -43 -58 -64
1,0 -41 -56 -62
4,0 -32 -47 -53
8,0 -28 -42 -48
10,0 -26 -41 -47
16,0 -23 -38 -44
20,0 -36 -42
25,0 -41
31,25 -40
62,5 -35
100,0 -32

В таблице 2.2 представлены значения допустимой перекрестной наводки на ближнем конце для кабелей категорий 3, 4 и 5 на различных частотах сигнала. Естественно, более качественные кабели обеспечивают меньшую величину перекрестной наводки.

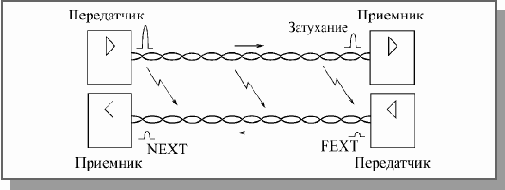

Перекрестные помехи в кабелях на витых парах

Рис. 2.2.  Перекрестные помехи в кабелях на витых парах

Стандарт определяет также максимально допустимую величину рабочей емкости каждой из витых пар кабелей категории 4 и 5. Она должна составлять не более 17 нФ на 305 метров (1000 футов) при частоте сигнала 1 кГц и температуре окружающей среды 20°С.

Для присоединения витых пар используются разъемы (коннекторы) типа RJ-45, похожие на разъемы, используемые в телефонах (RJ-11), но несколько большие по размеру.
