Сеть Token-Ring

Сеть Token-Ring (маркерное кольцо) была предложена компанией IBM в 1985 году (первый вариант появился в 1980 году). Она предназначалась для объединения в сеть всех типов компьютеров, выпускаемых IBM. Уже тот факт, что ее поддерживает компания IBM, крупнейший производитель компьютерной техники, говорит о том, что ей необходимо уделить особое внимание. Но не менее важно и то, что Token-Ring является в настоящее время международным стандартом IEEE 802.5 (хотя между Token-Ring и IEEE 802.5 есть незначительные отличия). Это ставит данную сеть на один уровень по статусу с Ethernet.

Разрабатывалась Token-Ring как надежная альтернатива Ethernet. И хотя сейчас Ethernet вытесняет все остальные сети, Token-Ring нельзя считать безнадежно устаревшей. Более 10 миллионов компьютеров по всему миру объединены этой сетью.

Компания IBM сделала все для максимально широкого распространения своей сети: была выпущена подробная документация вплоть до принципиальных схем адаптеров. В результате многие компании, например, 3СOM, Novell, Western Digital, Proteon и другие приступили к производству адаптеров. Кстати, специально для этой сети, а также для другой сети IBM PC Network была разработана концепция NetBIOS. Если в созданной ранее сети PC Network программы NetBIOS хранились во встроенной в адаптер постоянной памяти, то в сети Token-Ring уже применялась эмулирующая NetBIOS программа. Это позволило более гибко реагировать на особенности аппаратуры и поддерживать совместимость с программами более высокого уровня.

Сеть Token- Ring имеет топологию кольцо, хотя внешне она больше напоминает звезду. Это связано с тем, что отдельные абоненты (компьютеры) присоединяются к сети не напрямую, а через специальные концентраторы или многостанционные устройства доступа (MSAU или MAU – Multistation Access Unit). Физически сеть образует звездно-кольцевую топологию (рис. 7.3). В действительности же абоненты объединяются все-таки в кольцо, то есть каждый из них передает информацию одному соседнему абоненту, а принимает информацию от другого.

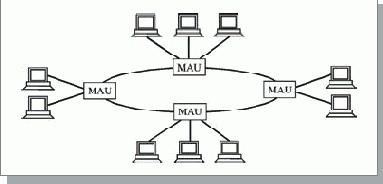

Рис. 7.3. Звездно-кольцевая топология сети Token-Ring

Концентратор (MAU) при этом позволяет централизовать задание конфигурации, отключение неисправных абонентов, контроль работы сети и т.д. (рис. 7.4). Никакой обработки информации он не производит.

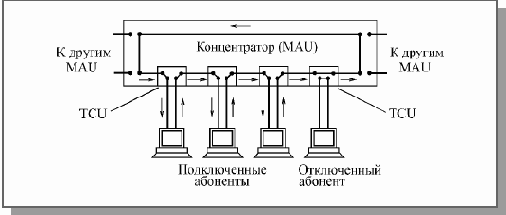

Рис. 7.4. Соединение абонентов сети Token-Ring в кольцо с помощью концентратора (MAU)

Для каждого абонента в составе концентратора применяется специальный блок подключения к магистрали (TCU – Trunk Coupling Unit), который обеспечивает автоматическое включение абонента в кольцо, если он подключен к концентратору и исправен. Если абонент отключается от концентратора или же он неисправен, то блок TCU автоматически восстанавливает целостность кольца без участия данного абонента. Срабатывает TCU по сигналу постоянного тока (так называемый "фантомный" ток), который приходит от абонента, желающего включиться в кольцо. Абонент может также отключиться от кольца и провести процедуру самотестирования (крайний правый абонент на рис. 7.4). "Фантомный" ток никак не влияет на информационный сигнал, так как сигнал в кольце не имеет постоянной составляющей.

Конструктивно концентратор представляет собой автономный блок с десятью разъемами на передней панели (рис. 7.5).

Рис. 7.5. Концентратор Token-Ring (8228 MAU)

Восемь центральных разъемов (1...8) предназначены для подключения абонентов (компьютеров) с помощью адаптерных (Adapter cable) или радиальных кабелей. Два крайних разъема: входной RI (Ring In) и выходной RO (Ring Out) служат для подключения к другим концентраторам с помощью специальных магистральных кабелей (Path cable). Предлагаются настенный и настольный варианты концентратора.

Существуют как пассивные, так и активные концентраторы MAU. Активный концентратор восстанавливает сигнал, приходящий от абонента (то есть работает, как концентратор Ethernet). Пассивный концентратор не выполняет восстановление сигнала, только перекоммутирует линии связи.

Концентратор в сети может быть единственным (как на рис.7.4), в этом случае в кольцо замыкаются только абоненты, подключенные к нему. Внешне такая топология выглядит, как звезда. Если же нужно подключить к сети более восьми абонентов, то несколько концентраторов соединяются магистральными кабелями и образуют звездно-кольцевую топологию.

Как уже отмечалось, кольцевая топология очень чувствительна к обрывам кабеля кольца. Для повышения живучести сети, в Token-Ring предусмотрен режим так называемого сворачивания кольца, что позволяет обойти место обрыва.

В нормальном режиме концентраторы соединены в кольцо двумя параллельными кабелями, но передача информации производится при этом только по одному из них (рис. 7.6).

Рис. 7.6. Объединение концентраторов MAU в нормальном режиме

В случае одиночного повреждения (обрыва) кабеля сеть осуществляет передачу по обоим кабелям, обходя тем самым поврежденный участок. При этом даже сохраняется порядок обхода абонентов, подключенных к концентраторам (рис. 7.7). Правда, увеличивается суммарная длина кольца.

В случае множественных повреждений кабеля сеть распадается на несколько частей (сегментов), не связанных между собой, но сохраняющих полную работоспособность (рис. 7.8). Максимальная часть сети остается при этом связанной, как и прежде. Конечно, это уже не спасает сеть в целом, но позволяет при правильном распределении абонентов по концентраторам сохранять значительную часть функций поврежденной сети.

Несколько концентраторов может конструктивно объединяться в группу, кластер (cluster), внутри которого абоненты также соединены в кольцо. Применение кластеров позволяет увеличивать количество абонентов, подключенных к одному центру, например, до 16 (если в кластер входит два концентратора).

Рис. 7.7. Сворачивание кольца при повреждении кабеля

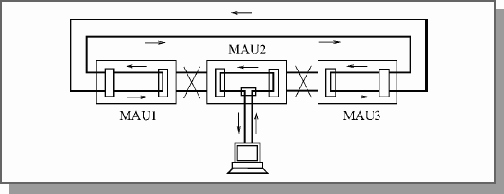

Рис. 7.8. Распад кольца при множественных повреждениях кабеля

В качестве среды передачи в сети IBM Token-Ring сначала применялась витая пара, как неэкранированная (UTP), так и экранированная (STP), но затем появились варианты аппаратуры для коаксиального кабеля, а также для оптоволоконного кабеля в стандарте FDDI.

Основные технические характеристики классического варианта сети Token-Ring:

максимальное количество концентраторов типа IBM 8228 MAU – 12;
максимальное количество абонентов в сети – 96;
максимальная длина кабеля между абонентом и концентратором – 45 метров;
максимальная длина кабеля между концентраторами – 45 метров;
максимальная длина кабеля, соединяющего все концентраторы – 120 метров;
скорость передачи данных – 4 Мбит/с и 16 Мбит/с.

Все приведенные характеристики относятся к случаю использования неэкранированной витой пары. Если применяется другая среда передачи, характеристики сети могут отличаться. Например, при использовании экранированной витой пары (STP) количество абонентов может быть увеличено до 260 (вместо 96), длина кабеля – до 100 метров (вместо 45), количество концентраторов – до 33, а полная длина кольца, соединяющего концентраторы – до 200 метров. Оптоволоконный кабель позволяет увеличивать длину кабеля до двух километров.

Для передачи информации в Token-Ring применяется бифазный код (точнее, его вариант с обязательным переходом в центре битового интервала). Как и в любой звездообразной топологии, никаких дополнительных мер по электрическому согласованию и внешнему заземлению не требуется. Согласование выполняется аппаратурой сетевых адаптеров и концентраторов.

Для присоединения кабелей в Token-Ring используются разъемы RJ-45 (для неэкранированной витой пары), а также MIC и DB9P. Провода в кабеле соединяют одноименные контакты разъемов (то есть используются так называемые "прямые" кабели).

Сеть Token-Ring в классическом варианте уступает сети Ethernet как по допустимому размеру, так и по максимальному количеству абонентов.

Что касается скорости передачи, то в настоящее время имеются версии Token-Ring на скорость 100 Мбит/с (High Speed Token-Ring, HSTR) и на 1000 Мбит/с (Gigabit Token-Ring). Компании, поддерживающие Token-Ring (среди которых IBM, Olicom, Madge), не намерены отказываться от своей сети, рассматривая ее как достойного конкурента Ethernet.

По сравнению с аппаратурой Ethernet аппаратура Token-Ring заметно дороже, так как используется более сложный метод управления обменом, поэтому сеть Token-Ring не получила столь широкого распространения.

Однако в отличие от Ethernet сеть Token-Ring значительно лучше держит высокий уровень нагрузки (более 30—40%) и обеспечивает гарантированное время доступа. Это необходимо, например, в сетях производственного назначения, в которых задержка реакции на внешнее событие может привести к серьезным авариям.

В сети Token-Ring используется классический маркерный метод доступа, то есть по кольцу постоянно циркулирует маркер, к которому абоненты могут присоединять свои пакеты данных (см. рис. 4.15). Отсюда следует такое важное достоинство данной сети, как отсутствие конфликтов, но есть и недостатки, в частности необходимость контроля целостности маркера и зависимость функционирования сети от каждого абонента (в случае неисправности абонент обязательно должен быть исключен из кольца).

Предельное время передачи пакета в Token-Ring 10 мс. При максимальном количестве абонентов 260 полный цикл работы кольца составит 260 x 10 мс = 2,6 с. За это время все 260 абонентов смогут передать свои пакеты (если, конечно, им есть чего передавать).За это же время свободный маркер обязательно дойдет до каждого абонента. Этот же интервал является верхним пределом времени доступа Token-Ring.

Каждый абонент сети (его сетевой адаптер) должен выполнять следующие функции:

выявление ошибок передачи;
контроль конфигурации сети (восстановление сети при выходе из строя того абонента, который предшествует ему в кольце);
контроль многочисленных временных соотношений, принятых в сети.

Большое количество функций, конечно, усложняет и удорожает аппаратуру сетевого адаптера.

За это же время свободный маркер обязательно дойдет до каждого абонента. Этот же интервал является верхним пределом времени доступа Token-Ring.

Каждый абонент сети (его сетевой адаптер) должен выполнять следующие функции:

выявление ошибок передачи;
контроль конфигурации сети (восстановление сети при выходе из строя того абонента, который предшествует ему в кольце);
контроль многочисленных временных соотношений, принятых в сети.

Большое количество функций, конечно, усложняет и удорожает аппаратуру сетевого адаптера.

Для контроля целостности маркера в сети используется один из абонентов (так называемый активный монитор). При этом его аппаратура ничем не отличается от остальных, но его программные средства следят за временными соотношениями в сети и формируют в случае необходимости новый маркер.

Активный монитор выполняет следующие функции:

запускает в кольцо маркер в начале работы и при его исчезновении;
регулярно (раз в 7 с) сообщает о своем присутствии специальным управляющим пакетом (AMP – Active Monitor Present);
удаляет из кольца пакет, который не был удален пославшим его абонентом;
следит за допустимым временем передачи пакета.

Активный монитор выбирается при инициализации сети, им может быть любой компьютер сети, но, как правило, становится первый включенный в сеть абонент. Абонент, ставший активным монитором, включает в сеть свой буфер (сдвиговый регистр), который гарантирует, что маркер будет умещаться в кольце даже при минимальной длине кольца. Размер этого буфера – 24 бита для скорости 4 Мбит/с и 32 бита для скорости 16 Мбит/с.

Каждый абонент постоянно следит за тем, как активный монитор выполняет свои обязанности. Если активный монитор по какой-то причине выходит из строя, то включается специальный механизм, посредством которого все другие абоненты (запасные, резервные мониторы) принимают решение о назначении нового активного монитора. Для этого абонент, обнаруживший аварию активного монитора, передает по кольцу управляющий пакет (пакет запроса маркера) со своим MAC-адресом. Каждый следующий абонент сравнивает MAC-адрес из пакета с собственным. Если его собственный адрес меньше, он передает пакет дальше без изменений. Если же больше, то он устанавливает в пакете свой MAC-адрес. Активным монитором станет тот абонент, у которого значение MAC-адреса больше, чем у остальных (он должен трижды получить обратно пакет со своим MAC-адресом). Признаком выхода из строя активного монитора является невыполнение им одной из перечисленных функций.

Маркер сети Token-Ring представляет собой управляющий пакет, содержащий всего три байта (рис. 7.9): байт начального разделителя (SD – Start Delimiter), байт управления доступом (AC – Access Control) и байт конечного разделителя (ED – End Delimiter). Все эти три байта входят также в состав информационного пакета, правда, функции их в маркере и в пакете несколько различаются.

Начальный и конечный разделители представляют собой не просто последовательность нулей и единиц, а содержат сигналы специального вида. Это было сделано для того, чтобы разделители нельзя было спутать ни с какими другими байтами пакетов.

Рис. 7.9. Формат маркера сети Token-Ring

Начальный разделитель SD содержит четыре нестандартных битовых интервала (рис. 7.10). Два из них, обозначающихся J, представляют собой низкий уровень сигнала в течение всего битового интервала. Два других бита, обозначающихся К, представляют собой высокий уровень сигнала в течение всего битового интервала. Понятно, что такие сбои в синхронизации легко выявляются приемником. Биты J и K никогда не могут встречаться среди битов полезной информации.

Рис. 7.10. Форматы начального (SD) и конечного (ED) разделителей

Конечный разделитель ED также содержит в себе четыре бита специального вида (два бита J и два бита K), а также два единичных бита. Но, кроме того, в него входят и два информационных бита, которые имеют смысл только в составе информационного пакета:

Бит I (Intermediate) представляет собой признак промежуточного пакета (1 соответствует первому в цепочке или промежуточному пакету, 0 – последнему в цепочке или единственному пакету).
Бит E (Error) является признаком обнаруженной ошибки (0 соответствует отсутствию ошибок, 1 – их наличию).

Байт управления доступом (AC – Access Control) разделен на четыре поля (рис. 7.11): поле приоритета (три бита), бит маркера, бит монитора и поле резервирования (три бита).

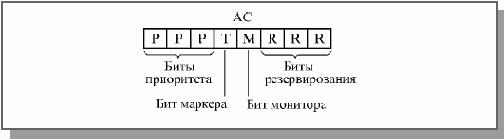

Рис. 7.11. Формат байта управления доступом

Биты (поле) приоритета позволяют абоненту присваивать приоритет своим пакетам или маркеру (приоритет может быть от 0 до 7, причем 7 соответствует наивысшему приоритету, а 0 – низшему).

Абонент может присоединить к маркеру свой пакет только тогда, когда его собственный приоритет (приоритет его пакетов) такой же или выше приоритета маркера.

Бит маркера определяет, присоединен ли к маркеру пакет или нет (единица соответствует маркеру без пакета, нуль – маркеру с пакетом). Бит монитора, установленный в единицу, говорит о том, что данный маркер передан активным монитором.

Биты (поле) резервирования позволяют абоненту зарезервировать свое право на дальнейший захват сети, то есть занять очередь на обслуживание. Если приоритет абонента (приоритет его пакетов) выше, чем текущее значение поля резервирования, то он может записать туда свой приоритет вместо прежнего. После обхода по кольцу в поле резервирования будет записан наивысший приоритет из всех абонентов. Содержимое поля резервирования аналогично содержимому поля приоритета, но говорит о будущем приоритете.

В результате использования полей приоритета и резервирования обеспечивается возможность доступа к сети только абонентам, имеющим пакеты для передачи с наивысшим приоритетом. Менее приоритетные пакеты будут обслуживаться только по исчерпании более приоритетных пакетов.

Формат информационного пакета (кадра) Token-Ring представлен на рис. 7.12. Помимо начального и конечного разделителей, а также байта управления доступом в этот пакет входят также байт управления пакетом, сетевые адреса приемника и передатчика, данные, контрольная сумма и байт состояния пакета.

Рис. 7.12. Формат пакета (кадра) сети Token-Ring (длина полей дана в байтах)

Назначение полей пакета (кадра).

Начальный разделитель (SD) является признаком начала пакета, формат – такой же, как и в маркере.
Байт управления доступом (AC) имеет тот же формат, что и в маркере.
Байт управления пакетом (FC – Frame Control) определяет тип пакета (кадра).
Шестибайтовые MAC-адреса отправителя и получателя пакета имеют стандартный формат, описанный в лекции 3.
Поле данных (Data) включает в себя передаваемые данные (в информационном пакете) или информацию для управления обменом (в управляющем пакете).
Поле контрольной суммы (FCS – Frame Check Sequence) представляет собой 32-разрядную циклическую контрольную сумму пакета (CRC).
Конечный разделитель (ED), как и в маркере, указывает на конец пакета. Кроме того, он определяет, является ли данный пакет промежуточным или заключительным в последовательности передаваемых пакетов, а также содержит признак ошибочности пакета (см. рис. 7.10).
Байт состояния пакета (FS – Frame Status) говорит о том, что происходило с данным пакетом: был ли он увиден приемником (то есть, существует ли приемник с заданным адресом) и скопирован в память приемника. По нему отправитель пакета узнает, дошел ли пакет по назначению и без ошибок или его надо передавать заново.

Следует отметить, что больший допустимый размер передаваемых данных в одном пакете по сравнению с сетью Ethernet может стать решающим фактором для увеличения производительности сети. Теоретически для скоростей передачи 16 Мбит/с и 100 Мбит/с длина поля данных может достигать даже 18 Кбайт, что принципиально при передаче больших объемов данных.

Но даже при скорости 4 Мбит/ с благодаря маркерному методу доступа сеть Token-Ring часто обеспечивает большую фактическую скорость передачи, чем сеть Ethernet (10 Мбит/с). Особенно заметно преимущество Token-Ring при больших нагрузках (свыше 30—40%), так как в этом случае метод CSMA/CD требует много времени на разрешение повторных конфликтов.

Абонент, желающий передавать пакет, ждет прихода свободного маркера и захватывает его. Захваченный маркер превращается в обрамление информационного пакета. Затем абонент передает информационный пакет в кольцо и ждет его возвращения. После этого он освобождает маркер и снова посылает его в сеть.

Помимо маркера и обычного пакета в сети Token-Ring может передаваться специальный управляющий пакет, служащий для прерывания передачи (Abort). Он может быть послан в любой момент и в любом месте потока данных. Пакет этот состоит из двух однобайтовых полей – начального (SD) и конечного (ED) разделителей описанного формата.

Интересно, что в более быстрой версии Token-Ring (16 Мбит/с и выше) применяется так называемый метод раннего формирования маркера (ETR – Early Token Release). Он позволяет избежать непроизводительного использования сети в то время, пока пакет данных не вернется по кольцу к своему отправителю.

Метод ETR сводится к тому, что сразу после передачи своего пакета, присоединенного к маркеру, любой абонент выдает в сеть новый свободный маркер. Другие абоненты могут начинать передачу своих пакетов сразу же после окончания пакета предыдущего абонента, не дожидаясь, пока он завершит обход всего кольца сети.

В результате в сети может находиться несколько пакетов одновременно, но всегда будет не более одного свободного маркера. Этот конвейер особенно эффективен в сетях большой протяженности, имеющих значительную задержку распространения.

При подключении абонента к концентратору он выполняет процедуру автономного самотестирования и тестирования кабеля (в кольцо он пока не включается, так как нет сигнала "фантомного" тока). Абонент посылает сам себе ряд пакетов и проверяет правильность их прохождения (его вход напрямую соединен с его же выходом блоком TCU, как показано на рис. 7.4). После этого абонент включает себя в кольцо, посылая "фантомный" ток. В момент включения, передаваемый по кольцу пакет может быть испорчен. Далее абонент настраивает синхронизацию и проверяет наличие в сети активного монитора. Если активного монитора нет, абонент начинает состязание за право стать им. Затем абонент проверяет уникальность собственного адреса в кольце и собирает информацию о других абонентах. После чего он становится полноправным участником обмена по сети.

В процессе обмена каждый абонент следит за исправностью предыдущего абонента (по кольцу). Если он подозревает отказ предыдущего абонента, он запускает процедуру автоматического восстановления кольца. Специальный управляющий пакет (бакен) говорит предыдущему абоненту о необходимости провести самотестирование и, возможно, отключиться от кольца.

В сети Token-Ring предусмотрено также использование мостов и коммутаторов.

Они применяются для разделения большого кольца на несколько кольцевых сегментов, имеющих возможность обмена пакетами между собой. Это позволяет снизить нагрузку на каждый сегмент и увеличить долю времени, предоставляемую каждому абоненту.

В результате можно сформировать распределенное кольцо, то есть объединение нескольких кольцевых сегментов одним большим магистральным кольцом (рис. 7.13) или же звездно-кольцевую структуру с центральным коммутатором, к которому подключены кольцевые сегменты (рис. 7.14).

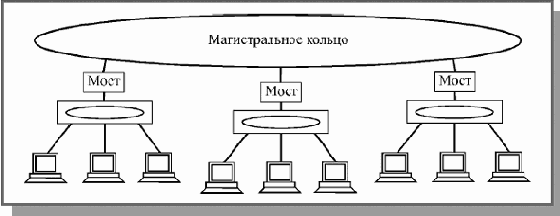

Рис. 7.13. Объединение сегментов магистральным кольцом с помощью мостов

Рис. 7.14. Объединение сегментов центральным коммутатором
