Стандарт 10BASE2 определяет сегмент Ethernet
Стандарт 10BASE2 определяет сегмент Ethernet на основе тонкого коаксиального кабеля с топологией шина длиной до 185 метров (то есть около 200 метров, на это указывает цифра 2 в названии сегмента). Данный тип сегмента появился позже, чем сегмент 10BASE5, как более удобная и дешевая альтернатива классическому варианту Ethernet.
Тонкий коаксиальный кабель отличается от толстого вдвое меньшим диаметром (около 5 мм), значительно большей гибкостью, удобством монтажа, стоимостью (примерно в три раза дешевле толстого). Не удивительно, что сети на его основе получили гораздо большее распространение. Тонкий кабель, как и толстый, имеет волновое сопротивление 50 Ом и требует такого же 50-омного оконечного согласования. Если толстый кабель обязательно должен быть надежно закреплен, например, на стене или на полу помещения, то тонкий кабель вполне может быть проложен навесным монтажом, что позволяет довольно просто перемещать компьютеры в пределах помещения.
Самым большим недостатком тонкого кабеля является меньшая допустимая длина сегмента (до 185 метров). Иногда производители сетевых адаптеров указывают допустимую длину сегмента 200 или даже 300 метров. В последнем случае может оказаться, что такие сетевые адаптеры не способны связываться с адаптерами других изготовителей, так как используют нестандартные уровни сигналов. Наиболее распространенный тип тонкого коаксиального кабеля – это RG-58 A/U. Его электрические параметры (затухание, помехозащищенность) хуже, чем у толстого кабеля, что и определяет меньшую допустимую длину сегмента.
Аппаратура для работы с тонким кабелем (рис. 11.5) гораздо проще,чем в случае толстого кабеля. Помимо сетевых адаптеров требуются только кабели соответствующей длины, разъемы, Т-коннекторы (тройники) и терминаторы (один с заземлением).

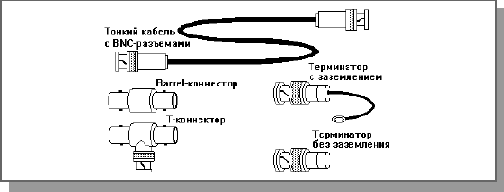

Рис. 11.5. Аппаратура 10BASE2
Между каждой парой абонентов прокладывается отдельный кусок кабеля с двумя байонетными разъемами типа BNC на концах. Минимальная длина куска кабеля (минимальное расстояние между абонентами) -0,5 метра. Общее количество абонентов на одном сегменте не должно превышать 30.
Допускается, хотя и не рекомендуется соединение кусков кабеля между собой с помощью BNC I-коннекторов (Barrel-коннекторов). Разъемы на кабель могут припаиваться, но чаще устанавливаются с помощью специального обжимного инструмента, причем надо следить, чтобы обжимной инструмент соответствовал марке выбранного разъема.
На плате адаптера должен находиться BNC-разъем, к которому присоединяется BNC T-коннектор, связывающий плату с двумя кусками кабеля (рис. 11.6). Гальваническую развязку осуществляет сам адаптер, напряжение изоляции составляет 100—150 вольт, что значительно меньше,чем в случае толстого кабеля. Металлический корпус BNC-разъема гальванически развязан с корпусом компьютера. Соединять их нельзя.

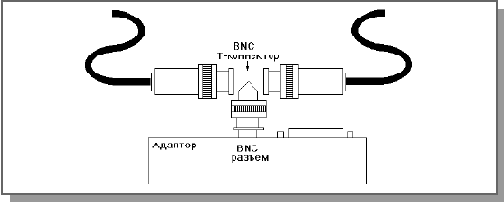

Рис. 11.6. Присоединение адаптера к тонкому коаксиальному кабелю
Если в структуре сетевого адаптера предусмотрено переключение режимов (тумблерами или перемычками) "Ethernet – Cheapernet", надо переключить адаптер в режим "Cheapernet" (это распространенное название сегмента 10BASE2 вообще и тонкого коаксиального кабеля в частности).
В принципе допускается включить между разъемом адаптера и BNC T-коннектором отрезок кабеля и расположить весь соединительный узел (Т-коннектор и два BNC разъема) подальше от адаптера и компьютера.Но стандарт определяет, что длина такого вставленного отрезка кабеля не должна превышать 4 см. Вряд ли кабель такой небольшой длины что-нибудь даст, поэтому лучше все-таки выполнять соединение именно так, как показано на рис. 11.6.
Пример соединения компьютеров в сеть с помощью тонкого кабеля показан на рис. 11.7. Здесь, как и в случае толстого кабеля (10BASE5), реализуется стандартная топология шина. На концах кабеля (на разъемы крайних адаптеров) включаются 50-омные терминаторы, один (и только один) из которых необходимо заземлить.

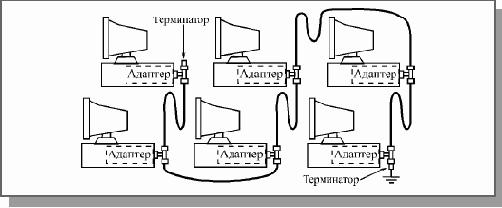

Рис. 11.7. Соединение компьютеров сети тонким кабелем
Следует отметить, что разъемы отечественного производства типа СР-50 подходят для соединения с импортными разъемами BNC. Однако совсем небольшое отличие в размерах этих разъемов приводит к тому, что их соединение требует значительных физических усилий, опасных для целости адаптера, так что лучше все-таки придерживаться одного типа разъемов.
При необходимости увеличения длины сети можно использовать репитеры (рис. 11.8) Если вся сеть выполняется на тонком кабеле, то, согласно стандарту, количество сегментов не должно превышать пяти (таким образом, общая длина сети составит 925 метров, потребуется четыре репитера). Как и в случае 10BASE5, необходимо соблюдать правило "5-4-3", то есть только на трех сегментах могут располагаться компьютеры.
К одному сегменту может подключаться до 30 абонентов, включая и репитеры.
Рис. 11.8. Объединение сегментов 10BASE2 с помощью репитеров
Минимальный набор оборудования для односегментной сети на тонком кабеле должен включать в себя следующие элементы:
- сетевые адаптеры (по числу объединяемых в сеть компьютеров);
- отрезки кабеля с BNC-разъемами на обоих концах, общая длина которых достаточна для объединения всех компьютеров;
- BNC Т-коннекторы (по числу сетевых адаптеров);
- один BNC терминатор без заземления;
- один BNC терминатор с заземлением.
Если сеть создается из нескольких сегментов с использованием репитеров и концентраторов, то надо учитывать, что некоторые концентраторы имеют встроенные 50-омные терминаторы (иногда – отключаемые), что упрощает проблемы согласования. Если же таких встроенных терминаторов нет, то надо использовать внешние терминаторы на каждом конце сегмента,и тогда перечисленная аппаратура будет требоваться для каждого сегмента.
В принципе, реализация какого-то сегмента сети на базе отрезков кабелей разного типа (толстого и тонкого) возможна. В этом случае для расчета допустимой длины сегмента кабеля рекомендуется пользоваться следующим соотношением:
(3,28 x Lтн) + Lтл < 500 м,
где Lтн и Lтл – соответственно длина тонкого и толстого кабеля. Но лучше все-таки использовать точный расчет работоспособности сети, который описан в главе 10.
До недавнего времени аппаратура 10BASE2 была самой популярной. Кабели, разъемы, адаптеры для нее выпускались наибольшим количеством производителей, что приводило к регулярному снижению цен.Но сейчас ее все больше вытесняет 10BASE-T, порой совершенно неоправданно, ведь для небольших сетей Ethernet сегмент 10BASE2 обычно представляет собой более дешевое и удобное решение. Правда, 10BASE2 не имеет таких возможностей модернизации, как 10BASE-T.
